教你认识电脑电源,标签：电脑硬件知识,计算机硬件知识,http://www.laixuea.com被动式PFC采用铁芯磁感线圈
4、低压滤波电路，它的重要配件主要有肖特基低抗阻电容和几个大功率的扼流圈组成，用于减少输出电流中的干扰。

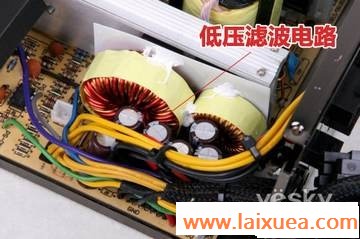

低压整流滤波电路
以上四个部分均是涉及到电源功率以及稳定性的重要部件，也是一款电源品质好坏的标杆。而对于曾经关于“电源越重越好的”传言用现在的电源来衡量已经过时，它已经名副其实的成为一个“传说”。大家都知道如今很多电源都采用了更为高效的主动PFC供电电路替代了原来硕大的比较笨重的铁芯变压器，重量上已经不能同日而语。接下来我们会来为大家详解一下什么是电源的PFC。
电源PFC到底是什么
PFC的意思是"功率因数校正"，PFC电路的主要用途就是提高电能的利用效率。对于电脑电源来说，由于它的电流和电压在转换过程中存在相位差，所以不仅会损失功率，而且会造成电流纹波干扰的增强。所以3C认证中强制要求使用PFC电路。
PFC电路，实际上就是一个"升压变换器"，PFC电路一般设计在第二层滤波之后，全桥整流电路之前，它在增流滤波电路中有着非常重要的作用，可以在把交流电转换为直流时提高电源对市电的利用率，减少电能损耗，同时使用PFC能减少电源对市电和其它电器的干扰。市面上的电源有主动式PFC和被动式PFC两种，大多数电源上使用的都是被动式PFC（也称无源PFC），它的原理是使用一个高规格电感线圈才减小相位差。而主动式PFC（也称有源PFC）则是使用专用的开关集成电路来调整电流的波形。

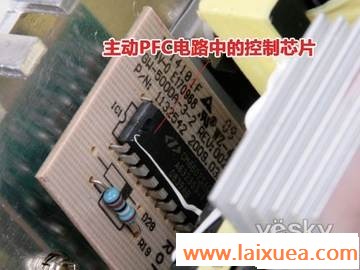

优质电源中会在主动PFC电路里加入控制芯片

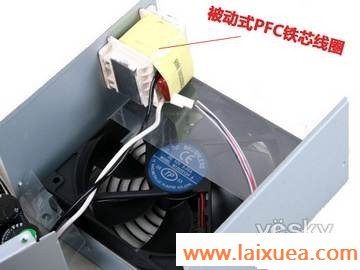

被动式PFC转换率较低成本也比较低
主动式PFC电源采用完整的开关转换器电路设计，能让整流电压不随市电变化而波动，功率因数可高达99％，但是相对成本也高出许多。主动式PFC输入电压可以从90V到270V，功率因数高，并具有低损耗和高可靠等优点；可用作辅助电源，而不再需要辅助电源变压器，输出DC电压纹波很小，因此采用主动式PFC的电源不需要采用很大容量的滤波电容。被动式PFC一般采用电感直接串联在整流电路中，成本较低，但EMI性能也较差，功率因数一般只有70％左右。
所以采用主动式PFC设计的电源重量会比被动式PFC电源轻很多，但是它实际的能源利用率和电压适应性要比被动式的好很多，那么用上文提到的用电源轻重来衡量电源品质一说就没有可靠的根据了，请大家注意这一点。
