教你认识电脑电源,标签：电脑硬件知识,计算机硬件知识,http://www.laixuea.com开关电路主要由开关管、两组变压器以及两个小变压器组成。它的主要职责是先把高压直流电转换为高频高压脉冲直流电，再通过高频开关变压器转换为高频低压脉冲直流电。

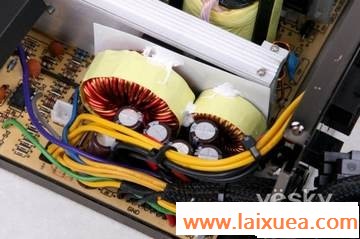

低压整流滤波电路是电源的最后一道工序
低压整流滤波电路主要由肖特基整流二极管、抵抗阻电容和1、2颗带磁心的电感线组成。它的主要职责是把开关电路产生的高频低压直流电做进一步滤波和整流，最后得到比较纯净的高频低压直流电供电脑配件使用。
电源核心心脏部分
电脑电源体积虽然并不是很大，不过内部的电路元器件相当复杂，每一个元件的采用和电路的设计方法都是厂家经过很多次实验，最后得到成熟的方案后才可以实施批量生产的。如此多的电路元件看上去没有任何头绪可挖，特别是普通消费者看着众多的电容、电感、变压器等花花绿绿的元件很难不头疼。其实对电脑电源性能影响较大的我们多为关注一下就可以，这些配件用料和设计非常到位，其他一些配件相信也不会差到哪去。下面我们来看看都有那些配件值得我们注意……

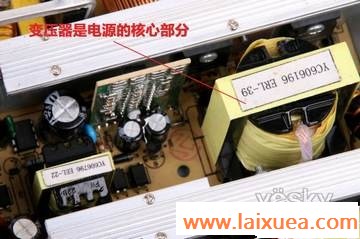

1、变压器：电源中一共有三组变压器，这是电源的核心部件，特别是最大的一个——开关变压器，它的承载功率直接决定着电源的输出功率。
变压器是电源的最重要组成部分

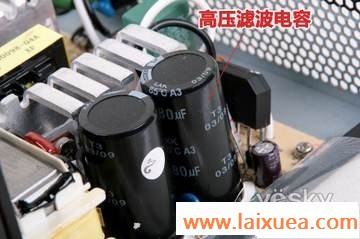

2、高压滤波电容：也就是最大的两个"瓶子"，它们的容量并不直接影响电源的输出功率，但会决定电源输出电流的纯净程度；纯净度不高的电流，对于电源的稳定性有很多影响。
高压滤波电容也是电源的重要部件之一

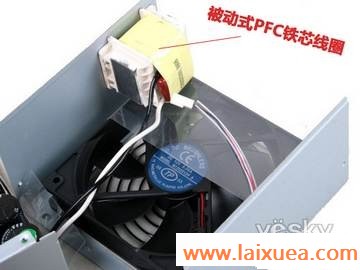

3、PFC线圈，通过3C认证的电源都包括有PFC线路，大部分电源所使用的无源PFC元件都是一个大尺寸的铁心线圈，它的规格加大有助于减小输出电流的纹波干扰。

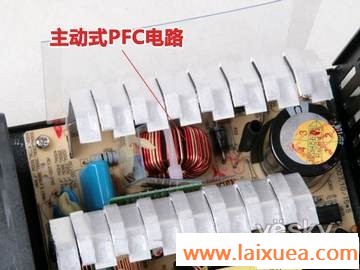

主动PFC电路中有磁感线圈
